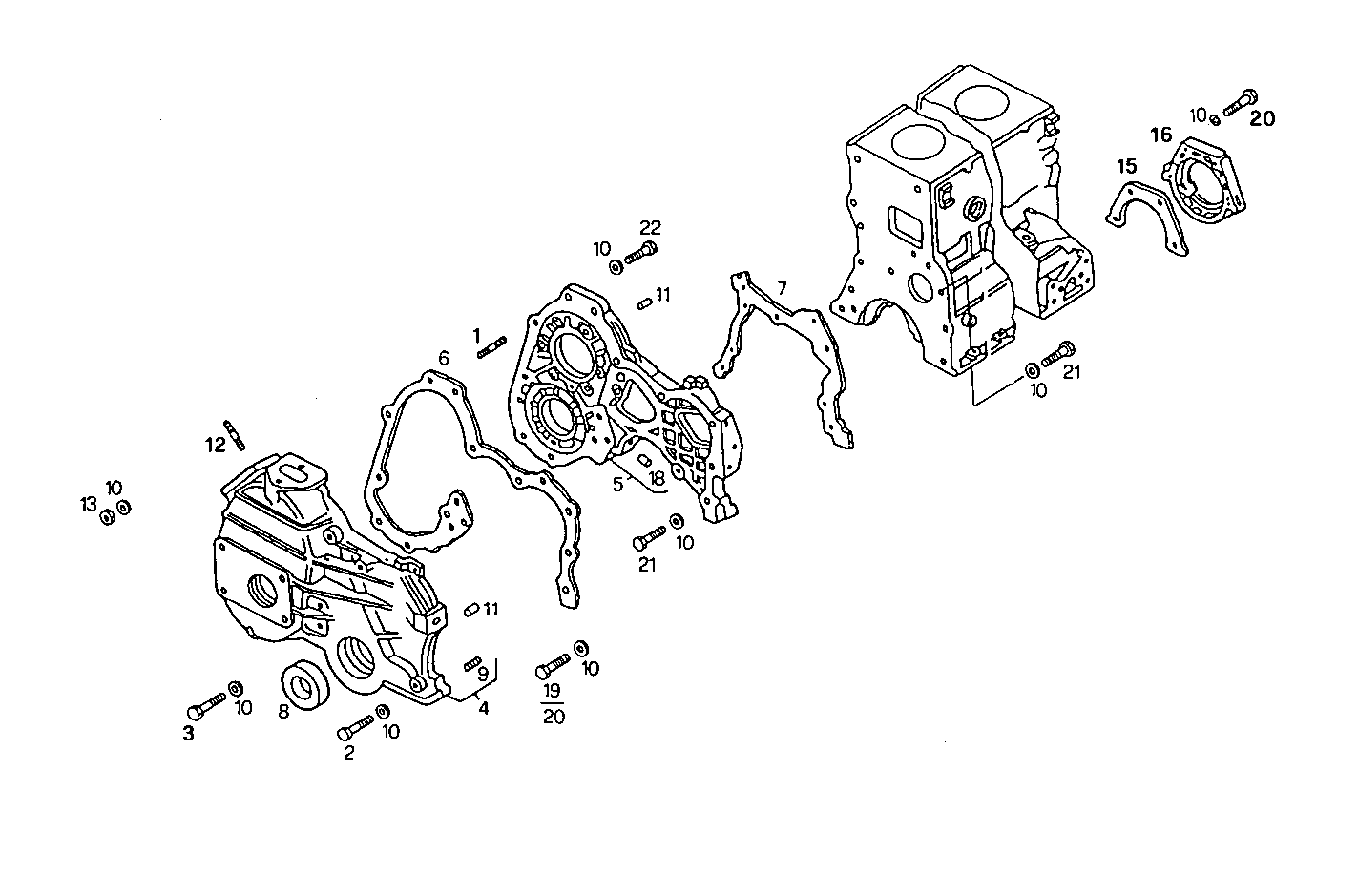

INSERTED BOX ASSEM.

Assembly ID: 0430.110-01

INSERTED BOX ASSEM.

Parts

# Part number Description Note Quantity
1 16746824 STUD 4
2 16606524 HEXAGON BOLT 2
3 16044921 HEXAGON BOLT 3
4 500304835 FRONT C.CASE COVER 1
5 500321670 TIMINGGEAR HOUSIN 1
6 98424045 FLAT ENGINE GASKET 1
7 98424046 FLAT ENGINE GASKET 1
8 99469265 SHAFT SEAL 1
9 13526170 THREADED INSERT 3
10 17094914 WASHER 18
11 10839610 DOWEL PIN 2
12 13516821 STUD 2
13 17037931 HEXAGON NUT 6
14 17089474 SPRING WASHER 11
15 4849994 FLAT ENGINE GASKET 1
16 98489586 REAR C.CASE COVER 1
17 16603724 HEXAGON BOLT 3
18 4605220 OIL NOZZLE 1
19 16606124 HEXAGON BOLT 1
20 16605824 HEXAGON BOLT 10
21 16043521 SCREW 4
22 16605734 HEXAGON BOLT 1

Applies to engines

Engine Family
8041C05.06 8041C05 view
8041M09.02 8041M09 view
