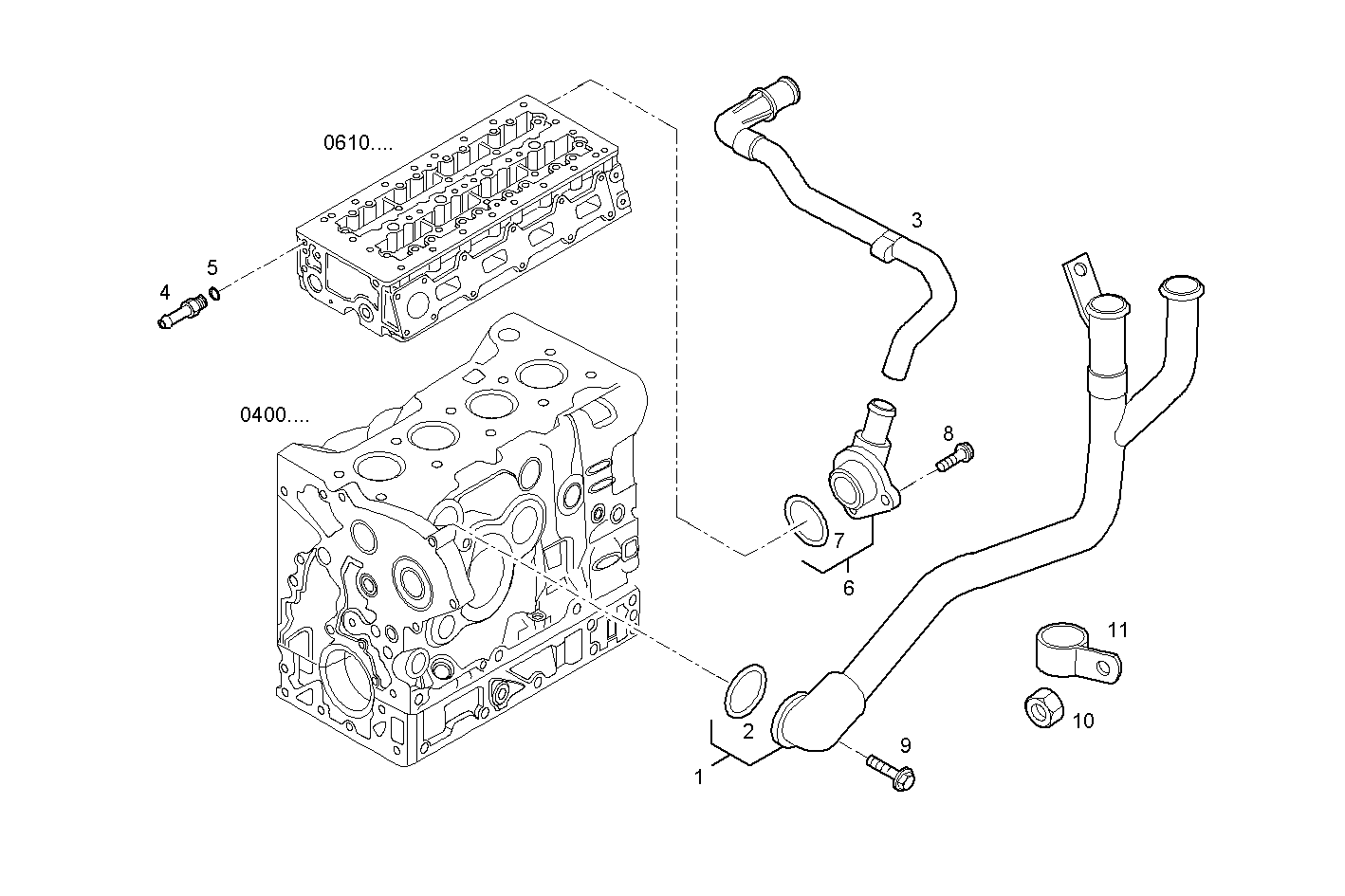

DELIV. HEATING PIPE
Assembly ID: 3240.207
Parts
| # | Part number | Description | Note | Quantity | |
|---|---|---|---|---|---|
| 1 | 504043221 | WATER PIPE | 1 | ||
| 2 | 17288480 | O-RING | 1 | ||
| 3 | 504014196 | WATER PIPE | 1 | ||
| 4 | 500389975 | CONNECTION PIPE | 1 | ||
| 5 | 16550760 | GASKET | 1 | ||
| 6 | 504042174 | ELBOW COUPLING | 1 | ||
| 7 | 17288881 | O-RING | 1 | ||
| 8 | 18138424 | HEXAGON BOLT | 1 | ||
| 9 | 18137824 | HEXAGON BOLT | 1 | ||
| 10 | 17044731 | HEXAGON NUT | 1 | ||
| 11 | 10450790 | PIPE CLIP | 1 | ||
| 12 | 504158477 | CONNECTION PIPE | 1 |
Applies to engines
| Engine | Family | |
|---|---|---|
| F1AE0481A*A002 - C | SOFIM HPI 2.3L - EURO 3 | view |
| F1AE0481B*A002 - C | SOFIM HPI 2.3L - EURO 3 | view |
| S23ENSC20.10A004 | SOFIM HPI 2.3L - EURO 3 | view |
| S23ENSC24.10A006 - C | SOFIM HPI 2.3L - EURO 3 | view |
| S23ENSC24.10A008 - C | SOFIM HPI 2.3L - EURO 3 | view |
| S23ENSC20.10A005 | SOFIM HPI 2.3L - EURO 3 | view |
| S23ENSC20.10A006 | SOFIM HPI 2.3L - EURO 3 | view |
| S23ENSC20.10A007 | SOFIM HPI 2.3L - EURO 3 | view |
| S23ENSC24.10A005 | SOFIM HPI 2.3L - EURO 3 | view |
| S23ENSC24.10A007 | SOFIM HPI 2.3L - EURO 3 | view |
| S23ENSC24.10A009 | SOFIM HPI 2.3L - EURO 3 | view |
| S23ENSC24.10A010 | SOFIM HPI 2.3L - EURO 3 | view |
| F1AE0481A*A002 - D | SOFIM HPI 2.3L - EURO 3 | view |
| F1AE0481B*A002 - D | SOFIM HPI 2.3L - EURO 3 | view |
| S23ENSC24.10A006 - D | SOFIM HPI 2.3L - EURO 3 | view |
| S23ENSC24.10A008 - D | SOFIM HPI 2.3L - EURO 3 | view |
